GSOC 2025: How To Support jump_label For OpenRISC

jump_label是Linux内核中的一种机制，用于优化频繁切换的分支代码（如 if-else、switch 等），特别是在动态启停的调试或性能监控场景中。其核心思想是通过运行时动态修改代码，将条件分支转换为无条件跳转或直接空操作(NOP)，从而减少分支预测开销，提升性能(By DeepSeek)。

在过去的几周内，我通过学习jump_label的各种博客，源码剖析以及对应的内核文档。了解到移植并实现jump_label需要的步骤。

  1. Linux Kernel Documentation about static_key
  2. 【Linux内核|代码技巧】ARM64 jump label源码分析
  3. Linux：Jump label 实现简析 - JiMoKuangXiangQu
  4. Linux内核jump label与static key的原理与示例
  5. static key & jump label | 属乌鸦的

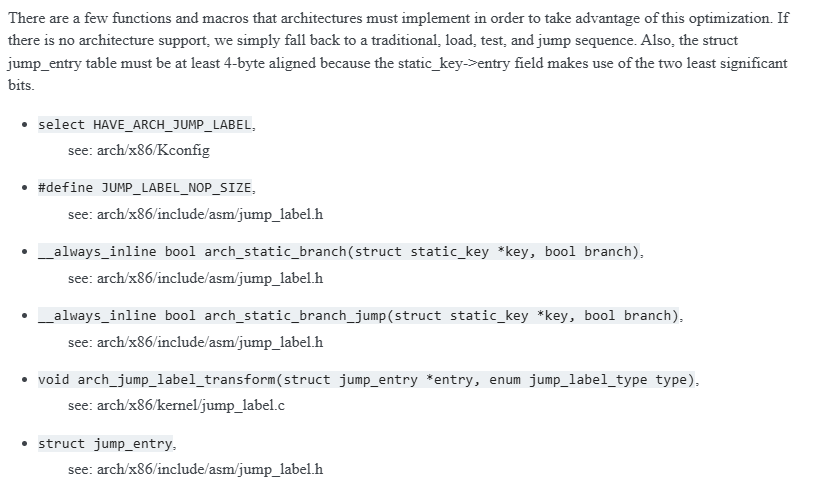

在内核的文档中，有关于最为基础的jump_label实现顺序：

linux documentation jump_label

HAVE_ARCH_JUMP_LABEL是内核中决定是否开启static_key的第一步，这指出当前硬件架构是否实现了jump_label所需的底层支持。而JUMP_LABEL_NOP_SIZE则是为了确保后续跳转指令和NOP指令替换时，指令大小一致(如果不一致，则会导致指令撕裂等问题)。

可能单单讲解概念会比较模糊，我们接下来先看看对应源码的剖析进而来分析如何移植OpenRISC的jump_label实现。

JumpLabel Source Code For RISC-V

要了解内核中jump_label的整体运行流程，我们就需要找到jump_label的运行入口(jump_label_init)。但这在之前，我们还需要了解到一个概念，jump_label实际上是一张表格，为了实现快速跳转，内核将每一个跳转点(也就是static_key)的信息都记录在__jump_table中，分别由__start___jump_table和__stop___jump_table控制起始和结尾地址。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#define JUMP_TABLE_DATA							\
	. = ALIGN(8);							\
	BOUNDED_SECTION_BY(__jump_table, ___jump_table)

/*
 * Allow architectures to handle ro_after_init data on their
 * own by defining an empty RO_AFTER_INIT_DATA.
 */
#ifndef RO_AFTER_INIT_DATA
#define RO_AFTER_INIT_DATA						\
	. = ALIGN(8);							\
	__start_ro_after_init = .;					\
	*(.data..ro_after_init)						\
	JUMP_TABLE_DATA							\
	STATIC_CALL_DATA						\
	__end_ro_after_init = .;
#endif

上面的代码是内核对内存布局的指示，其中就包含了jump_table的布局信息。我们可以看到，jump_table以八字节对齐在内存中，并且其中有一个关键信息RO_AFTER_INIT_DATA。这一点是在Patch V2中和Shorne一起检查出的问题。

了解到这一点后(__jump_table)，我们现在就可以开始从jump_label_init开始分析了。

JumpLabel Init Stage

在jump_label_init函数中，我们忽视掉其他无关代码(并非说它们不重要，而是去除掉这些代码并不会影响理解)。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
void __init jump_label_init(void)
{
	struct jump_entry *iter_start = __start___jump_table;
	struct jump_entry *iter_stop = __stop___jump_table;
	struct static_key *key = NULL;
	struct jump_entry *iter;

	jump_label_sort_entries(iter_start, iter_stop);

	for (iter = iter_start; iter < iter_stop; iter++) {
		struct static_key *iterk;
		bool in_init;

		in_init = init_section_contains((void *)jump_entry_code(iter), 1);
		jump_entry_set_init(iter, in_init);

		iterk = jump_entry_key(iter);
		if (iterk == key)
			continue;

		key = iterk;
		static_key_set_entries(key, iter);
	}
	static_key_initialized = true;
}

如上，这就是jump_label_init的核心代码部分。由于jump_label的功能是通过注入汇编实现的，因此在编译阶段jump_label的信息便已经写入到__jump_table中。这里便涉及到上面内核文档中所提到的arch_static_branch和arch_static_branch_jump的实现。(此时，jump_entry的信息都是乱序的)。

对于一个static_key来说，每一个static_key都不止对应了一个jump_entry因此为了防止重复处理以及性能考虑，内核首先需要对jump_entry进行排序(通常是按照jump_entry指向static_key的地址按升序排列)，然后才能开始下一步操作。

然后需要对该jump_entry的地址进行检查是否位于.init段内，然后通过jump_entry_set_init对jump_entry->key的倒数第二比特进行配置。

1
2
3
4
5
6
7
static inline void jump_entry_set_init(struct jump_entry *entry, bool set)
{
	if (set)
		entry->key |= 2; // set 1
	else
		entry->key &= ~2; // clear 1
}

最后通过static_key_set_entries来确保static_key对应的一组jump_entry被关联到一起。如果想要启用jump_label的功能，则需要通过传入参数或其他方式，触发jump_label_update函数，而update函数则会触发上述文档中关于arch_jump_label_transform的实现。

至此，简单的jump_label的原理便已经阐述完毕。接下来开始陈述我的工作以及对应处理。

Implement JumpLabel For Or1k

PATCH Draft

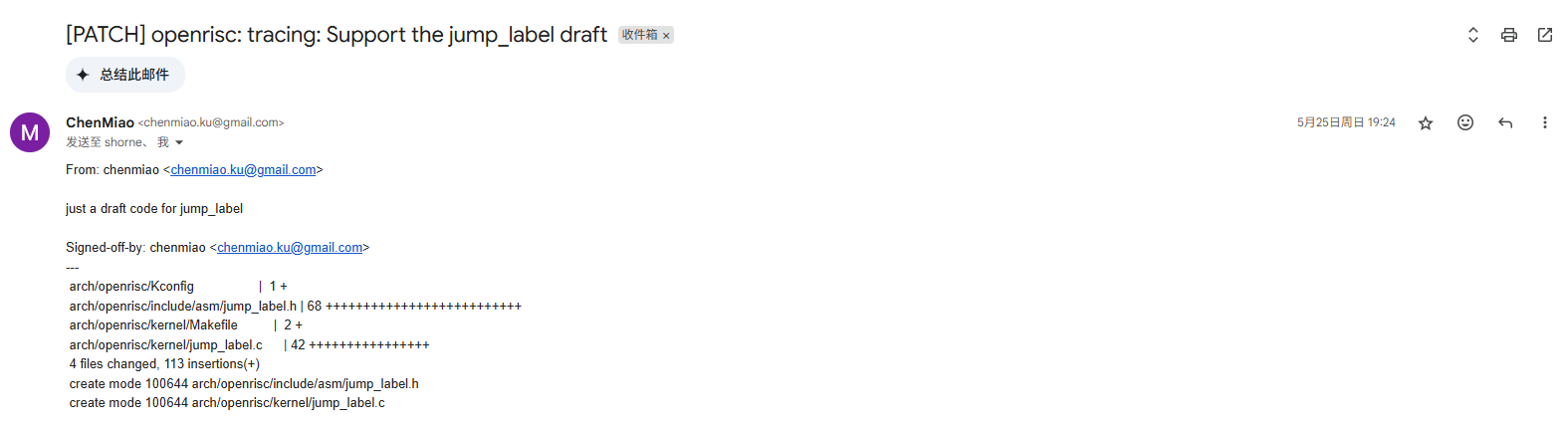

2025年5月25日凌晨，我对Shorne发送了一个名为《[PATCH] openrisc: tracing: Support the jump_label draft》的邮件。

openrisc: tracing: Support the jump_label draft

在这一份dratf patch中，我针对于OpenRISC架构的jump_label进行移植和实现，但始终卡在了虚拟机启动界面。其中，一开始我一直认为是text_patch的问题，因为当时我的patch看上去只有text_patch没有实现(因为OpenRISC目前确实还没有text_patch feature)。因此我还有了以下的一个提问：

《Need help implementing text_patch for JUMP_LABEL》

但在随后与Shorne的讨论中，发现这并不是一个重点(或许说，这不是一个关键因素)。

Shorne: Note I was reading other jump_label implementation, the text patching feature seems options. but it would be good to implement a clean text patching API
Shorne: But not required

2025年5月25日下午，Shorne对我的draft patch进行阅读，然后给出了许多提问：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
> --- a/arch/openrisc/Kconfig
> +++ b/arch/openrisc/Kconfig
> @@ -44,6 +44,7 @@ config OPENRISC
>       select GENERIC_IRQ_MULTI_HANDLER
>       select MMU_GATHER_NO_RANGE if MMU
>       select TRACE_IRQFLAGS_SUPPORT
> +     select HAVE_ARCH_JUMP_LABEL

SHould this be added last?  Maybe its better to have in in the same location of
the other 'select HAVE_*' definitions.

> +obj-$(CONFIG_JUMP_LABEL)     += jump_label.o
> +

Why have this separated out with newlines?  Can it be alphabetically sorted?

这里是关于HAVE_ARCH_JUMP_LABEL和CONFIG_JUMP_LABEL的添加位置的提问，Shorne希望我与其他内核风格保持一直，因此我立刻修改了。

1
2
3
> +#define WASM(inst) "l." #inst

Is this needed?  Why not just write l.nop and l.j below?

针对于这个问题，实际上是我参考了arm的风格所导致的，因为arm有如下代码：

1
#define WASM(instr)	#instr ".w"

但仔细想想之后，直接硬编码进去可能更好一些。所以这一点也进行了修改。

1
2
3
4
5
> +             offset = jump_entry_target(entry) - jump_entry_code(entry);
> +             WARN_ON(offset < -33554432 || offset > 33554428);

Can we avoid using the integers here?  it is hard to read, also can you have
some comment explaining why this check isneeded?

这里需要进行详细解释了。在一开始，我参考了arm架构的jump_label的移植实现。而arm架构的b.w的格式如下：

arm b.w insn

在b.w中，arm提供了24位的立即数，也就是对应了b.w label。而对于arm架构的实际立即数计算为：1 << 24 << 2。然后换算为有符号数即为：-33554432 ~ 33554428。因此，我在draft patch中直接沿用了这一数据(因为OpenRISC的l.j的立即数是26位的，和1 << 24 << 2相同)。

但是我忽略了一点，arm之所以后面需要<< 2，是因为需要扩展对齐；在OpenRISC中也是如此：

openrisc l.j insn

The immediate value is shifted left two bits, sign-extended to program counter width, and
then added to the address of the jump instruction. The result is the effective address of the
jump.

因此，实际上的OpenRISC对应的数值应该按照26比特再向左位移两个比特的有符号扩展进行计算：

1
2
3
4
5
6
7
8
9
10
11
> +               /*
> +                * The actual maximum range of the l.j instruction's offset is -134,217,728
> +                * ~ 134,217,724 (sign 26-bit imm).
> +                * For the original jump range, we need to right-shift N by 2 to obtain the
> +                * instruction's offset.
> +                */
> +               if (unlikely(offset < -134217728 || offset > 134217724)) {
> +                       WARN_ON_ONCE(true);
> +               }
> +               /* 26bit imm mask */
> +               offset = (offset >> 2) & 0x03ffffff;

而最后一个问题，Shorne指出：HAVE_ARCH_JUMP_LABEL_RELATIVE也应被实现。

我查阅了主流架构(x86、arm64、RISC-V)，发现它们确实都实现了HAVE_ARCH_JUMP_LABEL_RELATIVE这一个feature。因此，我在后续的patch中进行了添加。

HAVE_ARCH_JUMP_LABEL_RELATIVE会影响两个地方：

  • struct jump_label
  • arch_static_branch和arch_static_branch_jump
1
2
3
4
5
6
7
8
> SHould this be added last?  Maybe its better to have in in the same location of
> the other 'select HAVE_*' definitions.

Additionally, I think this needs: HAVE_ARCH_JUMP_LABEL_RELATIVE

Also, we should update:

Documentation/features/core/jump-labels/arch-support.txt

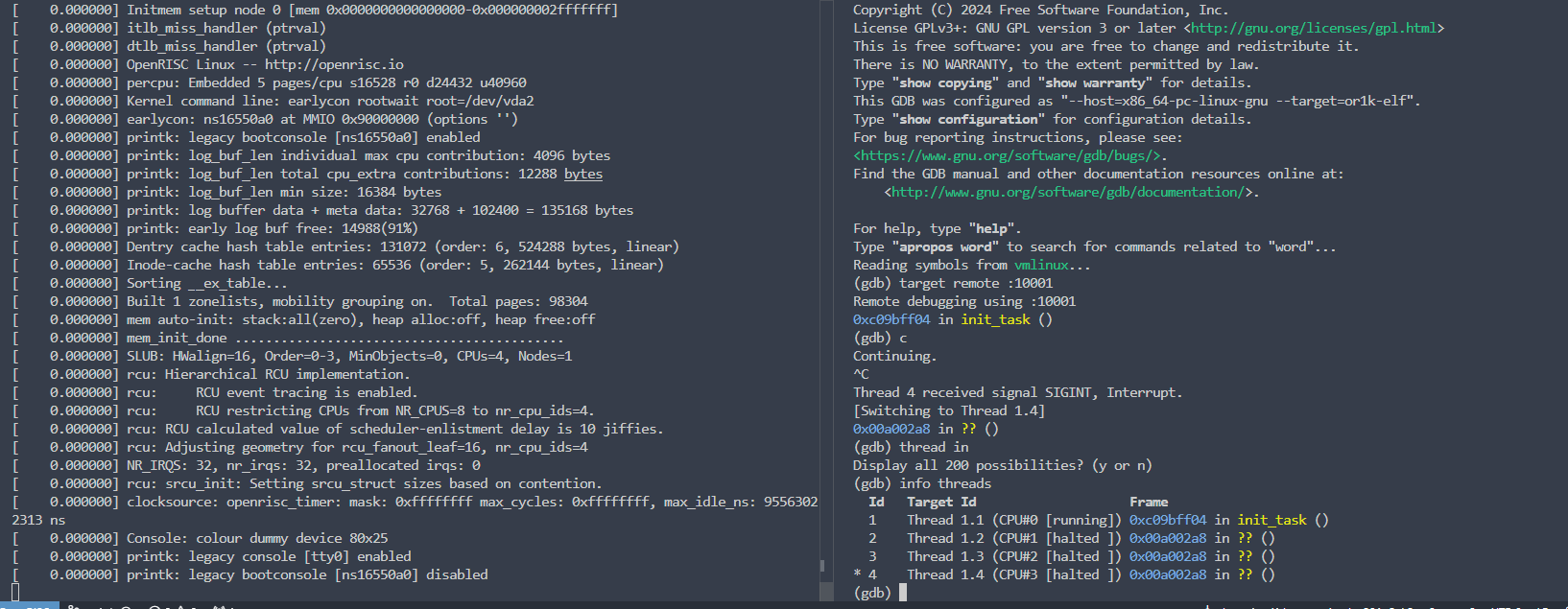

到现在，OpenRISC的jump_label的实现就已经有了大致雏形了。如下是无法开机的界面：

cannot start with jump_label

PATCH V1

2025年6月6日，自draft patch的完成已经过去快两周，因为毕业答辩和毕业论文的事情，因此之前都没有进展。当天我突然发现一个现象：

当我把这一段代码的jump_entry写入的逻辑注释掉后，我发现内核可以正常启动。我立即将这一现象告诉Shorne，但Shorne问我: “Do you understand this section of code and what it does?“

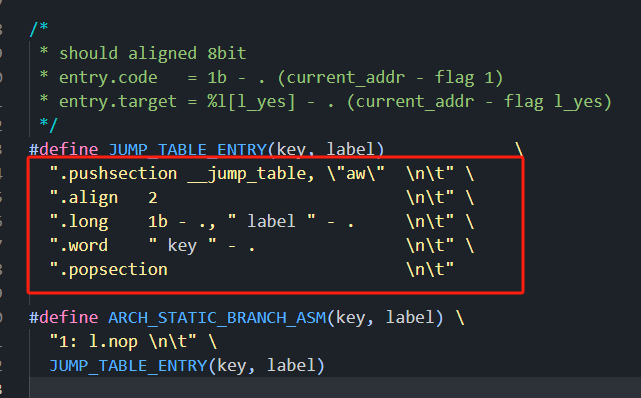

当时我回答了正确了，但是后面回来一想，确实我当时对这一段代码的理解不够深入。还记得HAVE_ARCH_JUMP_LABEL_RELATIVE这个flag吗？HAVE_ARCH_JUMP_LABEL_RELATIVE在这里就起了作用：

1
2
".long   1b - ., " label " - . \n\t"
".word   " key " - .           \n\t"

如果没有HAVE_ARCH_JUMP_LABEL_RELATIVE，那么实际上就应该如同arm架构一样的编写格式：

1
".word 1b, " label ", " key "\n\t"

也就是说，HAVE_ARCH_JUMP_LABEL_RELATIVE实际上决定了jump_label的所有字段是保存偏移量的，如果没有这个flag，则就会类似于arm这样保存绝对地址。

然后我就卡在这里了，过了几天后，Shorne问我：”do you need my help to get it working?“

YES, I NEED. 然后我就把第一版也就是PATCH V1发送给了Shorne。

PATCH V2

两天后，2025年6月13日，我和Shorne开始一起调试。一开始，Shorne提供了一个关键信息：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[    0.000000] jump_label_cmp: a: c0988d24 vs b: c0988d30 keya: c09cc614 vs keyb: c09cc634
[    0.000000] jump_label_cmp: a: c098687c vs b: c0988d30 keya: c09c7174 vs keyb: c09cc634

[    0.000000] Stack:
[    0.000000] Call trace:
[    0.000000] [<(ptrval)>] __sort_r+0x2e4/0x3c0
--Type <RET> for more, q to quit, c to continue without paging--
[    0.000000] [<(ptrval)>] ? start_kernel+0x0/0x770
[    0.000000] [<(ptrval)>] sort+0x34/0x44
[    0.000000] [<(ptrval)>] ? setup_arch+0x138/0x1b0
[    0.000000] [<(ptrval)>] ? jump_label_cmp+0x0/0x84
[    0.000000] [<(ptrval)>] ? jump_label_swap+0x0/0x6c
[    0.000000] [<(ptrval)>] jump_label_init+0x74/0x134
[    0.000000] [<(ptrval)>] ? start_kernel+0x90/0x770
[    0.000000] [<(ptrval)>] ? start_kernel+0x0/0x770

貌似之前的崩溃是因为jump_label_init在排序时出了问题。然后Shorne指出: “Maybe this is the issue, the jump_table is stored in the .rodata section which is read only data.”

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
c00f6de8 <jump_label_swap>:
c00f6de8:       9c 21 ff f8     l.addi r1,r1,-8
c00f6dec:       e2 23 20 02     l.sub r17,r3,r4
c00f6df0:       86 64 00 00     l.lwz r19,0(r4)
c00f6df4:       e2 73 88 02     l.sub r19,r19,r17
c00f6df8:       86 a3 00 00     l.lwz r21,0(r3)
c00f6dfc:       d4 03 98 00     l.sw 0(r3),r19 <--- this line
c00f6e00:       86 e4 00 04     l.lwz r23,4(r4)
c00f6e04:       e2 f7 88 02     l.sub r23,r23,r17
c00f6e08:       86 63 00 04     l.lwz r19,4(r3)

static void jump_label_swap(void *a, void *b, int size)
{
      long delta = (unsigned long)a - (unsigned long)b;
      struct jump_entry *jea = a;
      struct jump_entry *jeb = b;
      struct jump_entry tmp = *jea;

      jea->code       = jeb->code - delta;    <---   this line
      jea->target     = jeb->target - delta;
      jea->key        = jeb->key - delta;

      jeb->code       = tmp.code + delta;

在这一点上，Shorne和我达成了一致：一定是因为jump_label_init在排序时，对.rodata的数据进行了修改。但是其他架构的排序也是发生在.rodata内，因此肯定有一种机制使得.rodata当时是允许修改的。

在和Shorne的交流中，他的一句话引起了我的注意：”but according the the failure it is not, we should if the page table is marking it as read only during setup“。确实，.rodata按理来说是无法被修改的，但是如果在启动时，.rodata还未被标记为只读状态，那么是否这时候的.rodata是能够被修改的呢？

答案是肯定的，接近二十分钟后，我找到了答案。我惊喜的和Shorne说，”wow, look this! linux kernel arch riscv setup.c#L312“。在RISC-V架构中，setup_arch函数(每一个架构都会进行实现)中在最开始就会调用一个setup_initial_init_mm和paging_init函数。当我转过头去查看OpenRISC的对应函数时，发现了惊喜。

在OpenRISC的paging_init中有这样的一个调用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
extern const char _s_kernel_ro[], _e_kernel_ro[];

static void __init map_ram(void)
{
    ...
    if (v >= (u32) _e_kernel_ro ||
        v < (u32) _s_kernel_ro)
        prot = PAGE_KERNEL;
    else
        prot = PAGE_KERNEL;

    set_pte(pte, mk_pte_phys(p, prot));
    ...
}

void __init paging_init(void)
{
    ...
    map_ram();
    ...
}

当我将jump_label_init在paging_init之前进行调用时，就能够发现原本不会输出任何信息的终端开始有日志输出了。

不过当时，Shorne和我说，”I don’t think so, did you see the last message I pasted about mm being null, causing the failure? it was not the read only issue.“。然后转而对dtlb_miss_handler和itlb_miss_handler进行研究。

但随后，Shorne同意了我的结果：

1
2
3
4
5
> readelf -s vmlinux | grep -e _kernel_ro -e jump_table
29270: c0982440     0 NOTYPE  GLOBAL DEFAULT    2 __start___jump_table
31424: c0000000     0 NOTYPE  GLOBAL DEFAULT    1 _s_kernel_ro
33126: c098c000     0 NOTYPE  GLOBAL DEFAULT    8 _e_kernel_ro
37354: c0986d9c     0 NOTYPE  GLOBAL DEFAULT    2 __stop___jump_table

在这里就可以清晰的看到，_s_kernel_ro和_e_kernel_ro被写入到.rodata中了。但是我们发现，经过这样处理后还是会出现失败的情况，然后我对jump_label_init进行了分析，增加了一条测试代码：

1
2
3
4
+       printk("static_key_initialized: %d", static_key_initialized);
+
        if (static_key_initialized)
                return;

最后在日志中可以发现，jump_label_init实际上会调用两次，第一次在setup_arch中(位于paging_init之前)被调用，在这次调用的时候，__jump_table的内容是可写的，因此成功解决了jump_label_sort_entries的崩溃问题。需要注意，第一次运行时，如果成功了会将static_key_initialized设置为1。因此在第二次执行时，这里就直接返回，不再进行初始化。因此崩溃的实际上在另外的地方。

然后，Shorne对控制台的权限进行了获取，这样能够看到更多的日志输出：

1
2
3
4
5
6
7
8
9
10
0xefc68a77:     ""
0xefc68a78:     "?\377\3742printk: legacy bootconsole [ns16550a0] disableded\n"
0xefc68aaf:     ""
0xefc68ab0:     "?\377\3743", '[' <repeats 16 times>, "entry wrong place", ']' <repeats 20 times>, "40.00 BogoMIPS (lpj=200000)0)\n"
0xefc68b08:     "?\377\3744pid_max: default: 32768 minimum: 30101\n"
0xefc68b34:     "?\377\3745Mount-cache hash table entries: 2048 (order: 0, 8192 bytes, linear)r)\n"
0xefc68b7f:     ""
0xefc68b80:     "?\377\3746Mountpoint-cache hash table entries: 2048 (order: 0, 8192 bytes, linear)r)\n"
0xefc68bd0:     ""
0xefc68bd1:     ""

事实证明了，jump_label_init成功，这里是位于arch_jump_label_transform_queue出现了问题。当时我始终认为text_patch是必须的，因此在这里加了一个日志，如果运行到这里就会输出entry wrong place。

“because missing the text_patch to flush?“，我对Shorne说，然后Shorne对这块进行了补全，并且验证了这个PATCH V2确实可行。

最终，Shorne通过参考RISC-V架构的text_patch，发现RISC-V会通过patch_map对.rodata的数据进行映射，这样就不会引发paging_init后的jump_label_update的非法地址访问。

1
2
3
4
5
6
7
8
9
10
11
12
13
waddr = patch_map(addr, FIX_TEXT_POKE0);

	ret = copy_to_kernel_nofault(waddr, insn, len);

/*
 * We could have just patched a function that is about to be
 * called so make sure we don't execute partially patched
 * instructions by flushing the icache as soon as possible.
 */
local_flush_icache_range((unsigned long)waddr,
             (unsigned long)waddr + len);

patch_unmap(FIX_TEXT_POKE0);

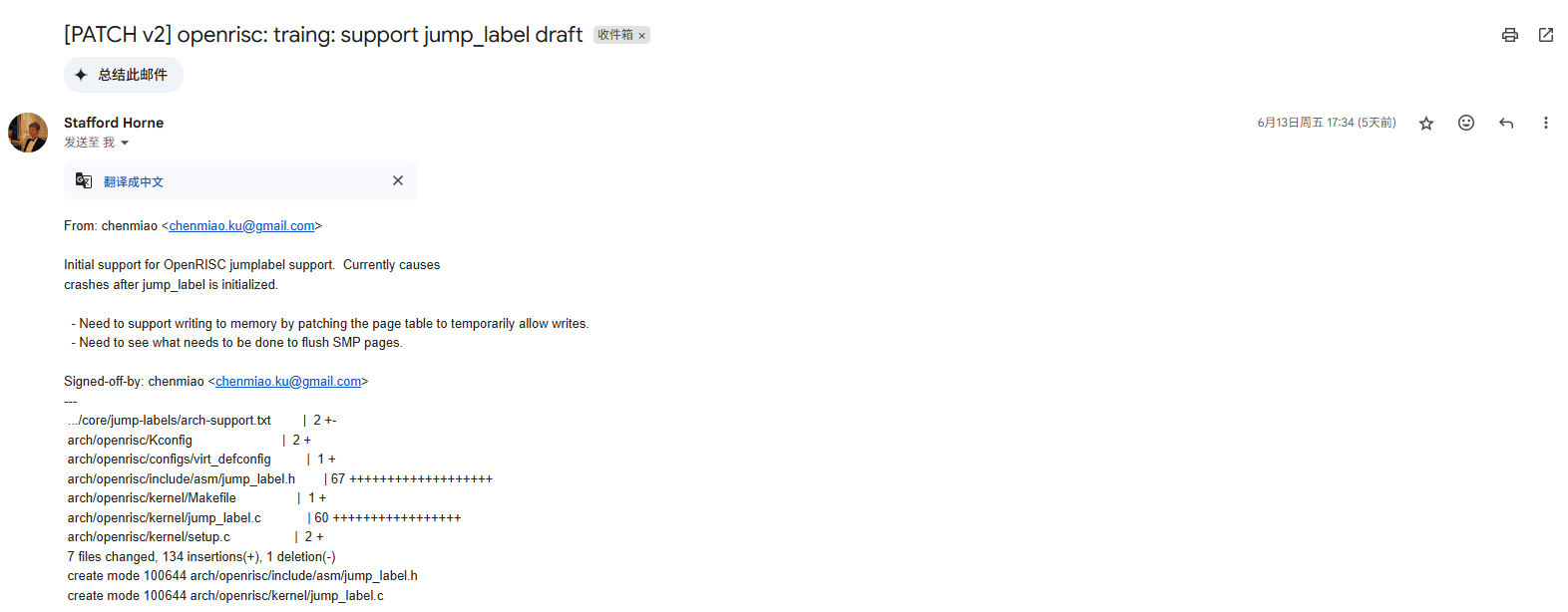

然后，Shorne发送了PATCH V2给我。

1
2
3
4
5
Initial support for OpenRISC jumplabel support.  Currently causes
crashes after jump_label is initialized.

  - Need to support writing to memory by patching the page table to temporarily allow writes.
  - Need to see what needs to be done to flush SMP pages.

PATCH V2

PATCH V3

当天深夜，Shorne突然和我说，

“I think I figured out what the failure is., it boots now. You made a basic mistake, sending patch.“

我当时十分震惊，心想是什么错误。然后Shorne说，

“You were missing l.nop in the branch delay slots“。

是的，OpenRISC需要延迟槽。这里简单解释下延迟槽：

延迟槽（Delay Slot）是RISC（精简指令集计算机）架构（如MIPS、SPARC）中的一种特殊设计，用于优化流水线执行效率。它的核心思想是：在分支指令（如跳转、调用）生效之前，允许执行紧随其后的下一条指令，从而减少流水线停顿（Pipeline Stall）—— by dpsk(deepseek)

1
2
3
4
5
j    target      # jump to target
nop              # delay slot insn (Will be executed no matter what)

beq  $t0, $t1, label
add  $t2, $t3, $t4   # delay slot insn (Will be executed even if the branch is not taken)

解决完这个问题后，Shorne给我发送了PATCH V3，应该说，这就是我的jump_label first PATCH。

PATCH V3

当然，这个PATCH V3并没有那么完美，还有很多事情需要补充。但是，终于可以开机了！

Start OpenRISC Linux

PATCH MORE

TO BE DONE…
